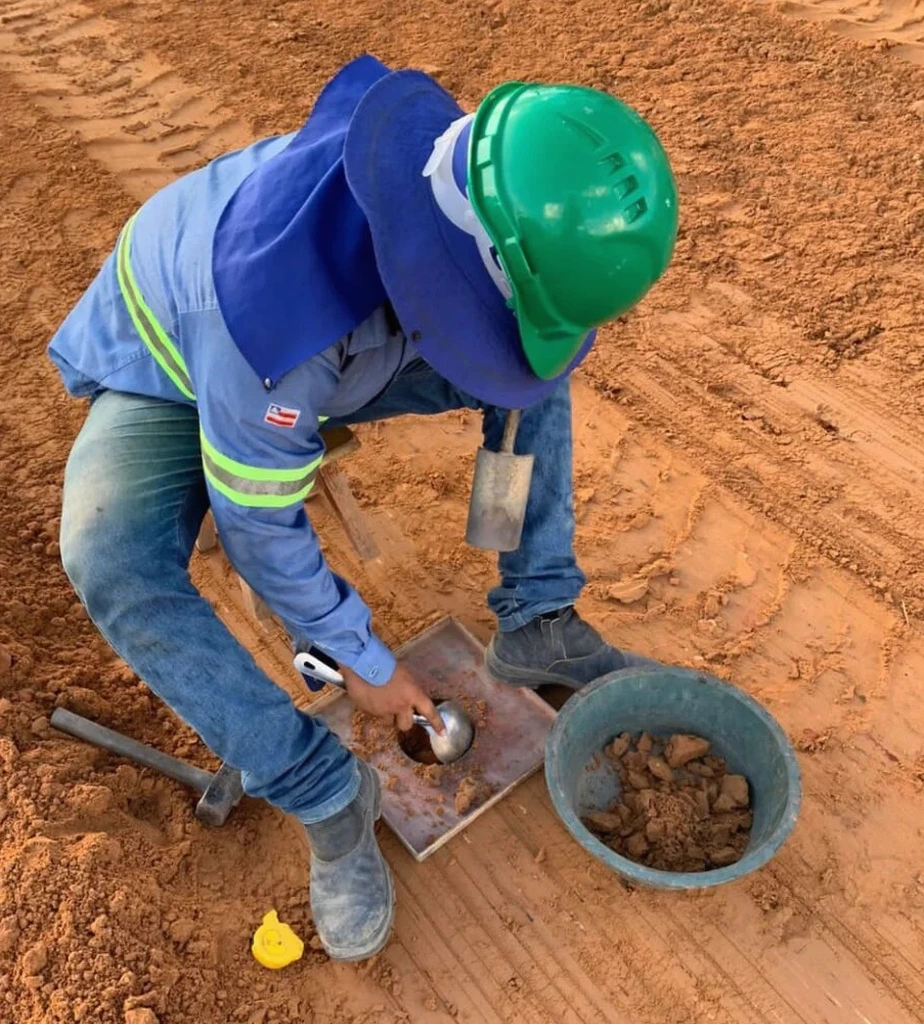

En Coquimbo, cuando revisamos el sello de una plataforma tras el paso del rodillo, la pregunta del inspector no es si pasó la compactadora, sino cuánto alcanzó realmente la densidad in situ. La geografía costera de la región, con sus terrazas marinas y sedimentos de origen fluvial, entrega suelos que van desde arenas limpias en el borde litoral hasta limos arcillosos en los valles interiores, y cada uno responde distinto al confinamiento. En este contexto, el ensayo de densidad de campo con cono de arena se mantiene como el método de referencia para verificar el grado de compactación alcanzado, porque entrega un valor directo sin depender de calibraciones nucleares ni correlaciones que pierden precisión en suelos con carbonatos o sales, frecuentes en esta zona semiárida. La experiencia en proyectos desde La Herradura hasta Tierras Blancas nos muestra que un control frecuente con este método evita sobrecostos por asentamientos diferenciales en radieres y pavimentos, especialmente cuando la obra avanza rápido y los plazos de entrega presionan al contratista a relajar el control de calidad.
Un control de compactación con cono de arena en suelos salinos de Coquimbo puede revelar diferencias de hasta un 8% respecto a métodos nucleares mal calibrados.
Descripción del proceso

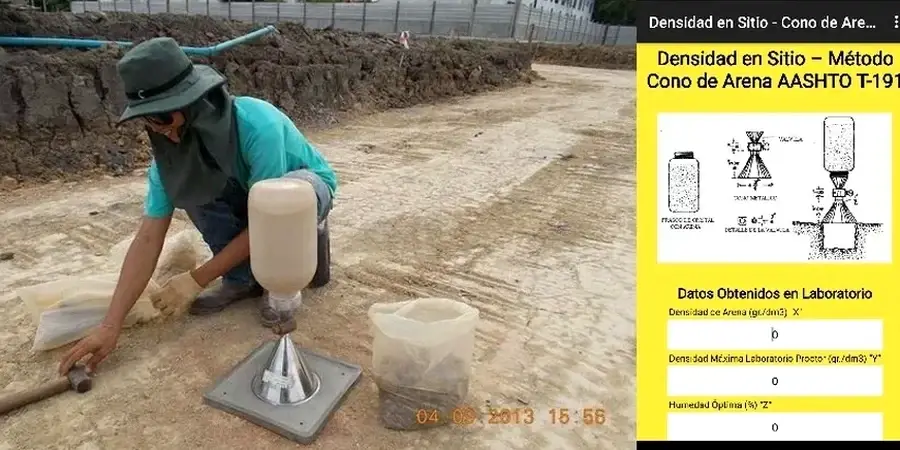

La NCh1516 establece los procedimientos para determinar la densidad de un suelo compactado en obra mediante el método del cono de arena, y en Coquimbo su aplicación exige ciertos cuidados que no siempre se consideran en zonas con menor variabilidad climática. La humedad relativa baja y el viento constante pueden alterar la masa de la arena calibrada si no se protege la placa base durante la excavación, por lo que el equipo técnico aplica carpas de viento en faenas expuestas, sobre todo en los meses de primavera cuando las rachas superan los 25 km/h. La densidad de campo se contrasta con la densidad máxima seca obtenida en laboratorio mediante el
ensayo Proctor modificado, y cuando el material de relleno es una mezcla con gravas de origen aluvial, se complementa con la
granulometría por lavado para descartar segregación durante el vertido. El método NCh 1516, equivalente internacional, exige un volumen de excavación proporcional al tamaño máximo de la partícula, y en suelos gruesos de los cerros de Coquimbo esto puede requerir excavaciones de hasta 2.5 litros para mantener un error menor al 1% en la determinación de la densidad húmeda.
Aspectos locales
El contraste entre la aridez de las terrazas altas y la humedad salina del borde costero de Coquimbo genera un riesgo particular para la compactación de suelos finos: la formación de costras superficiales que engañan al penetrómetro dinámico pero que esconden un núcleo subcompactado apenas unos centímetros abajo. El cono de arena, al extraer material de todo el espesor de la capa, detecta esta heterogeneidad de forma directa. Otro factor crítico en la región es la presencia de yeso y sales solubles en los suelos de origen sedimentario, que al hidratarse con la humedad ambiental modifican la estructura del suelo compactado semanas después de terminada la obra. Por eso, cuando se trabaja en plataformas para estanques o bases de pavimento en el sector industrial de Coquimbo, el control de densidad de campo con cono de arena se repite en al menos dos momentos: inmediatamente después de compactar y pasados siete días, para verificar que no haya habido expansión por hidratación de sales. Ignorar este doble control ha sido causa de fisuración prematura en pavimentos de hormigón en zonas cercanas a la Quebrada de Peñuelas.
Normas de referencia
NCh1516.Of1979 – Determinación de la densidad en terreno – Método del cono de arena, NCh 1516 / D1556M-15e1 – Standard Test Method for Density of Soil in Place by Sand-Cone Method, NCh1534/2.Of1979 – Compactación – Determinación de la densidad máxima seca, Manual de Carreteras – Vol. 8, Especificaciones y Métodos de Muestreo, Ensaye y Control (MOP Chile)
Preguntas comunes
¿Cuánto cuesta un control de compactación con cono de arena en Coquimbo?
El rango de precio para un ensayo de densidad de campo con cono de arena en Coquimbo varía entre $49.000 y $73.000 por punto de control, dependiendo de la accesibilidad al terreno, la profundidad de excavación requerida y si se necesita el servicio de un laboratorista exclusivo para la obra durante toda la jornada.
¿Qué normativa rige el ensayo de cono de arena en Chile?
El ensayo se rige por la NCh1516.Of1979, que describe el método del cono de arena para determinar la densidad de campo. También se referencia la NCh 1516 en proyectos con especificaciones internacionales, y el control del grado de compactación se vincula con la NCh1534 para el ensayo Proctor de laboratorio.
¿Cada cuánto se debe hacer un control de compactación durante la faena?
La frecuencia depende de la especificación técnica del proyecto, pero en general se recomienda un control cada 250 a 500 m² por capa compactada, intensificando la frecuencia en zonas de borde y traslapes de franjas. En suelos con presencia de sales como los de Coquimbo, conviene repetir el control a los siete días en puntos seleccionados para verificar que no haya pérdida de densidad por hidratación de minerales expansivos.
