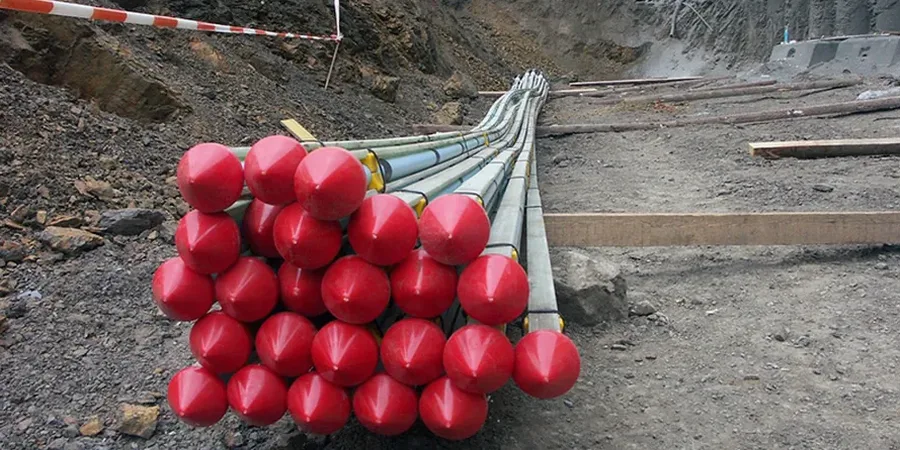

En la avenida Costanera de Coquimbo, a metros de la línea de mareas, un edificio de 15 pisos nos presentó un desafío de contención subterránea. la excavación de tres niveles reveló arena fina suelta saturada, un material con poca capacidad de confinamiento. el equipo técnico resolvió la estabilidad con una combinación de anclajes pasivos en el primer nivel, trabajando por fricción en la longitud de bulbo, y anclajes activos post-tensados en los niveles inferiores para controlar las deformaciones desde el primer milímetro. Esta experiencia en la Cuarta Región demuestra que el diseño de anclajes en Coquimbo no admite fórmulas genéricas. la variabilidad del perfil estratigráfico, que a veces incluye lentes de grava y otras veces roca meteorizada a poca profundidad, exige un cálculo preciso de la carga última y de servicio. Complementamos estas soluciones con el ensayo CPT cuando se necesitan perfiles continuos de resistencia en la zona activa del anclaje.
Un anclaje mal calculado en arena fina saturada puede perder el 40% de su carga en menos de 48 horas por relajación del terreno.
Aspectos locales
La brisa marina de Coquimbo no solo oxida el acero estructural a la vista, sino que acelera la corrosión bajo tensión en los tendones de acero si la vaina de protección se daña durante la instalación. Ignorar este detalle constructivo en la costa de Coquimbo es condenar un muro de contención anclado a una pérdida de capacidad en menos de una década. Además, la sismicidad de la región, regulada por la NCh433 con una zona sísmica 3, impone cargas cíclicas que pueden degradar la adherencia del bulbo si el suelo es mal caracterizado. En Coquimbo, la presencia de arena limosa en estado suelto obliga a considerar el fenómeno de licuefacción en el diseño; un anclaje que atraviesa un estrato licuable sin una vaina anti-fricción adecuada perderá toda su capacidad portante durante un evento sísmico mayor. El monitoreo post-tensión es obligatorio en nuestra metodología para detectar caídas de carga por asentamiento del macizo.
Normas de referencia
NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras industriales, NCh3171.Of2010 - Geotecnia - Anclajes inyectados en suelos y rocas, EN 1997-1:2004 (Eurocódigo 7) - Proyecto geotécnico general, PTI DC35.1-14 - Post-Tensioning Institute, Recommendations for Prestressed Rock and Soil Anchors
Preguntas comunes
¿Qué diferencia hay entre un anclaje activo y uno pasivo para una obra en Coquimbo?
La diferencia principal radica en el control de deformaciones. El anclaje activo se tesa inmediatamente después de la inyección, aplicando una carga de bloqueo que comprime el macizo y minimiza los desplazamientos desde el inicio. Es la opción estándar para excavaciones profundas en el centro de Coquimbo, donde hay edificios vecinos. El anclaje pasivo no se tesa; trabaja por tracción solo cuando el terreno se deforma, siendo más común en taludes rocosos del sector de La Herradura donde se permite cierta relajación.
¿Cuánto cuesta el diseño de un sistema de anclajes activos/pasivos en Coquimbo?
El servicio de ingeniería de detalle y cálculo para sistemas de anclajes en nuestra región tiene un costo que varía entre $547.000 y $1.600.000, dependiendo de si incluye modelación numérica avanzada, número de secciones a analizar y complejidad de la campaña de ensayos de validación en terreno.
¿Cómo afecta la niebla costera de Coquimbo a la durabilidad de los anclajes?
La niebla costera o camanchaca eleva la humedad relativa y el contenido de cloruros en el ambiente. Por eso especificamos sistemas de protección anticorrosiva de doble barrera: vaina corrugada de HDPE exterior y lechada de cemento interior, además de exigir acero de pretensado con protección galvánica en la cabeza del anclaje. Esto asegura una vida útil superior a los 50 años en ambiente marino.
¿Realizan los ensayos de aceptación en obra en Coquimbo?
Sí, nos encargamos de la supervisión de los ensayos de aceptación según la norma NCh3171. Aplicamos ciclos de carga escalonada hasta el 133% de la carga de diseño, comprobando la fluencia y el desplazamiento residual. Esto es crítico en suelos granulares sueltos como los de la terraza costera de Coquimbo, donde la relajación del bulbo debe ser mínima.
